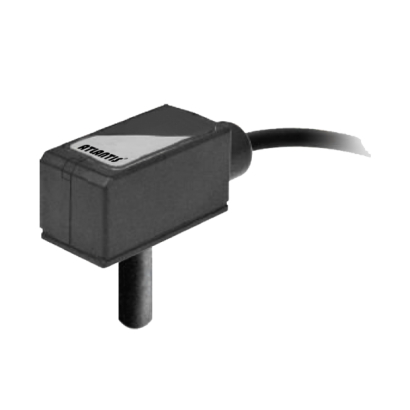

PT-A10系列 迷你型類比輸出傳感器
詳細介紹
型號: PT-A10 系列
特色
■ 提供OEM 服務
■ 使用簡便，可直接插入快速接頭使用
■ 體積小，適合有限的空間
■ 額定壓力範圍廣
主要規格
▼類型
PPT-A10 (正壓) / VPT-A10 (負壓) / LPPT-A10 (低壓) / HPCPT-A10 (複合壓) / CPT-A10 (連成壓)
▼壓力接續部
Ø4mm , Ø6mm , R1/8”M5 , NPT1/8”M5 , G1/8”(BSPP)M5 , M5*0.8
▼壓力範圍
正壓：0 ~ 1 MPa
負壓：-101.3 ~ 0 kPa
低壓：0 ~ 100 kPa
複合壓：-101 ~ 500 kPa
連成壓：-100 ~ 100 kPa
▼適用流體
非腐蝕性、不可燃性之空氣
▼環境溫度
-20°C to +70°C (無水露及不結冰狀態下)
▼環境濕度
35~85% R.H. (無水露)
▼溫度影響
以25°C 為標準, 0~50°C 區間內最大誤差±2% F.S
▼防護等級
IP40
▼測試數據
耐振動：複振幅1.5mm 或10G，每一分鐘10Hz~55Hz~10Hz，X , Y , Z 每個方向各2 小時
耐衝擊：980m/s2 (100G)，X , Y , Z 每個方向各3 次
其他規格
▼電源電壓
12 to 24 VDC (5%漣波峰值)
▼消費電流
10 mA MAX.
▼線性類比輸出
1 ~5 V ±1%F.S. / 直線性±0.5%F.S.
▼電線規格
外徑 Ø2.6 , 3 芯 , 耐油電線(0.18mm2)
▼重量
約50g (含3 公尺電線)
▼其他需求 (選項)
第三方公證報告
出廠報告
吊牌
