型號：DPT
簡介

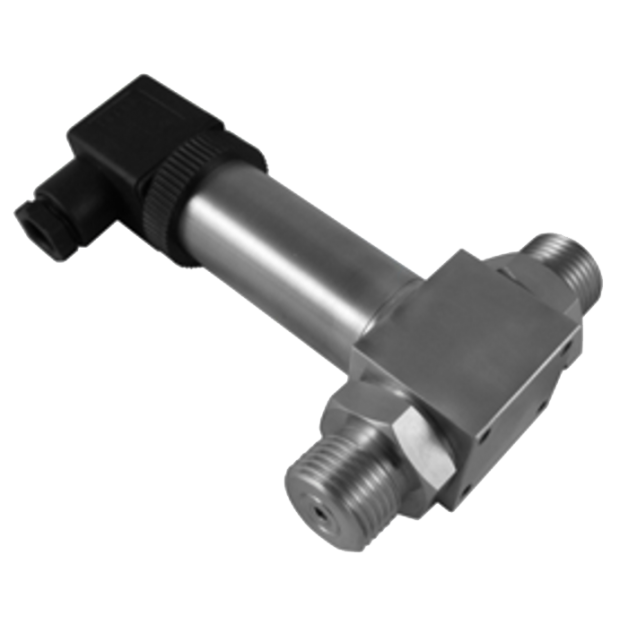

DPT差壓傳送器採用高靈敏矽壓阻晶片，適用一般差壓測量需求。
特色
■ 提供OEM 服務
■ 測量差壓用傳送器
■ 採用高靈敏度矽壓阻晶片
■ 長期穩定性佳
■ 採MEMS 技術
主要規格
▼壓力接續部
M20 x 1.5, G 1/2”, 1/4”NPT
以O 環密封
O 環材質: NBR (標準) / Viton (選項)
▼電器接頭
赫斯曼接頭 / 直接出線 / 派克接頭 / 航空插頭
▼差壓範圍
10kPa, 35kPa, 70kPa, 100kPa, 250kPa, 400kPa, 600kPa, 1MPa, 1.6MPa, 2.5MPa
▼適用介質
與不鏽鋼兼容的液體及氣體
▼溫度範圍
工作溫度
-40~+125℃
溫度補償
0~+60℃ (其他範圍可訂製)
儲存溫度
-40~+125℃
▼填充流體
矽油 / 橄欖油 (衛生需求環境)
▼震動測試
20g (20-5000Hz)
▼防護等級
IP 65 (Hirschmann 接頭)
IP 66 (直接出線)
IP 67 (航空插頭及派克接頭)
其他規格
▼外殼
不鏽鋼304 (內部傳感器材質不鏽鋼316)
▼電源供應
12~36VDC
標準24V
▼輸出訊號
二線制：4~20mA
三線制：0.5 to 4.5V
▼量測元件
矽壓阻晶片
▼最大靜壓
4MPa
▼絕緣阻抗
> 100MΩ/250VDC
▼電橋電阻
最小: 2600Ω
最大: 5500Ω
▼零點&滿點溫飄
±1.5% F.S. max. (0-60℃)
▼精度
±0.5% F.S (其他精度可選)
▼穩定性
±0.3% F.S /年
▼工作壓力
低壓端最大工作壓力：1*全刻劃, <1MPa
高壓端最大工作壓力：2*全刻劃
▼線材
尺寸: 39 x Ø 0.015
矽膠絕緣 (耐熱200℃)
4 條 (標準) / 5 條 (加購)
▼重量
470g
