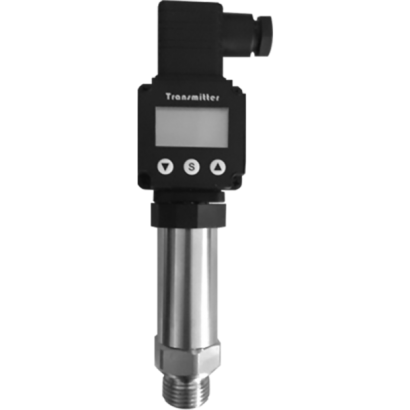

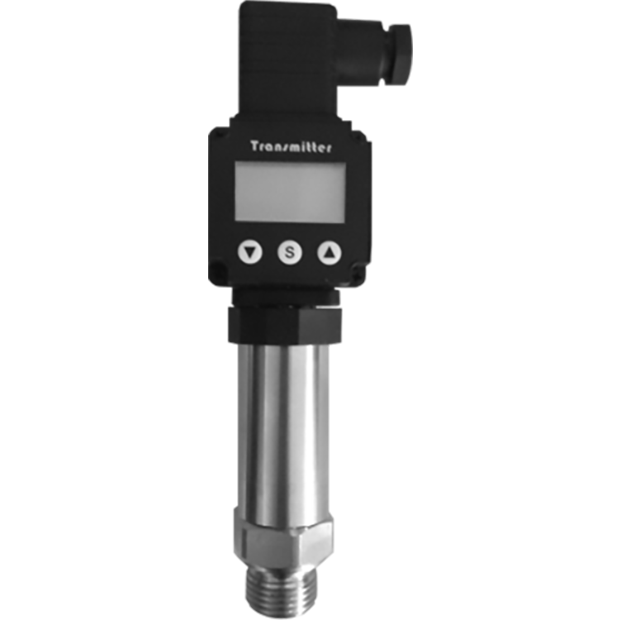

PT-CD 帶顯示通用型壓力傳送器
PT-CD 帶顯示通用型壓力傳送器
採用擴散矽壓力芯體做為敏感元件，內置處理電路將傳感器mV 信號轉換為標準電壓、電流信號輸出，再藉由LCD 模塊顯示出壓力讀值。PT-CD 選用高穩定性壓阻式壓力傳感器和高性能傳送器專用電路，可進行遠距離信號傳輸。
詳細介紹
型號：PT-CD
簡介
PT-CD 通用型壓力傳送器採用擴散矽壓力芯體做為敏感元件，內置處理電路將傳感器mV 信號轉換為標準電壓、電流信號輸出，再藉由LCD 模塊顯示出壓力讀值。PT-CD 選用高穩定性壓阻式壓力傳感器和高性能傳送器專用電路，可進行遠距離信號傳輸。
特色
■ OEM 服務
■ 一體化全不鏽鋼設計，安裝方便，可於惡劣環境中長期使用
■ 赫斯曼接頭帶顯示螢幕型傳送器
■ 可透過顯示模塊現場調節單位、小數點位數、量程上限、下限與顯示補償等設定
■ 量程範圍廣: -100kPa⋯0~10kPa⋯100MPa
■ 抗振、抗衝擊設計
■ 抗干擾強、長期穩定性佳
■ 可校正零點與滿量程
主要規格
▼壓力接續部
M20 x 1.5, G1/2”, M14x1.5, G1/4”(公), G1/4”(母), 1/2”NPT, 1/4”NPT, 1/4”PT
材質: SS304
▼電器接頭
赫斯曼帶顯示模塊
▼密封墊圈
NBR
▼壓力範圍
-100kPa…0~10kPa…100MPa
▼壓力種類
表壓 / 密封壓 / 絕壓 / 聯成壓
▼適用流體
與不鏽鋼304 兼容的液體與氣體
▼使用環境溫度
-25 to 70℃
▼儲存溫度
-40 to 85℃
▼使用環境濕度
20~90%R.H. (非結露)
▼耐震測試
機械振動: 20g (20-5000Hz)
衝擊: 100g (11ms)
▼防護等級
IP 54
▼防爆等級 (選項)
Exia II CT6
▼模塊選配功能
RS232/RS485 輸出
開關輸出 (最多5 路)
其他規格
▼外殼
不鏽鋼
▼電源供應
24VDC / 12VDC
▼輸出訊號
4~20mA / 1~5V / 0~5V
▼螢幕顯示
四位半顯示+白色背光
▼顯示範圍
-9999~19999
可調整小數點位數
▼量測元件
擴散矽壓阻芯體
壓力傳感器
材質: 不鏽鋼316L
▼零點&滿量程溫飄
±1.5% F.S. max (@-10~70℃)
▼精度
0.5% F.S. (標準) / 0.3% F.S. (選項) /
▼模塊顯示精度
<±0.1%
▼單位選擇
MPa, kPa, Pa, bar, psi, mbar, kg/cm2, atm, mmHg, mH2O, cmH2O, m, cm, V, mV, A, mA, ℃, ℉, Hz, rpm
▼數值更新頻率
2.5 次/秒
▼穩定性
±0.2% F.S. /年
▼絕緣阻抗
100MΩ, 250VDC
▼補償溫度
-20 to 70℃
▼溫度係數
≤ 50ppm/℃
▼過壓使用
1.5*F.S.
▼EMC 浪湧
(IEC61000-4-5) 2KV
▼EMC 靜電
(IEC61000-4-2) 接觸放電8KV
空氣放電15K
