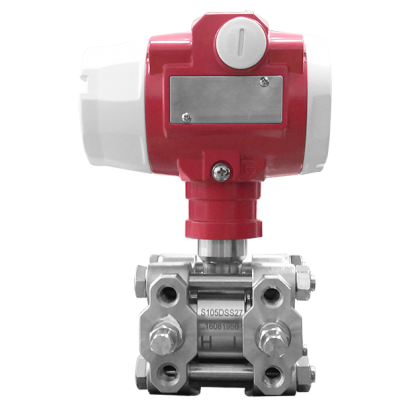

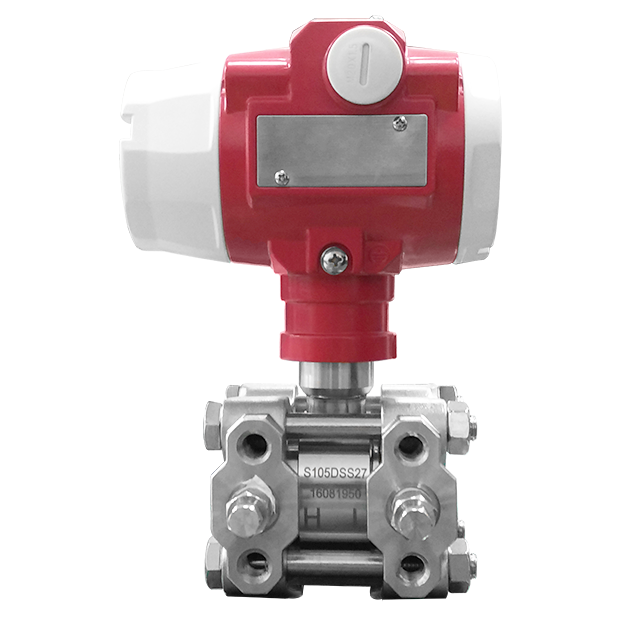

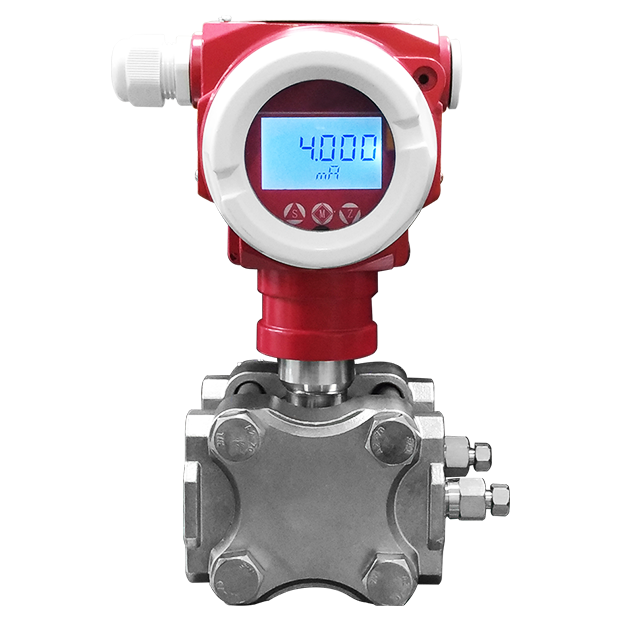

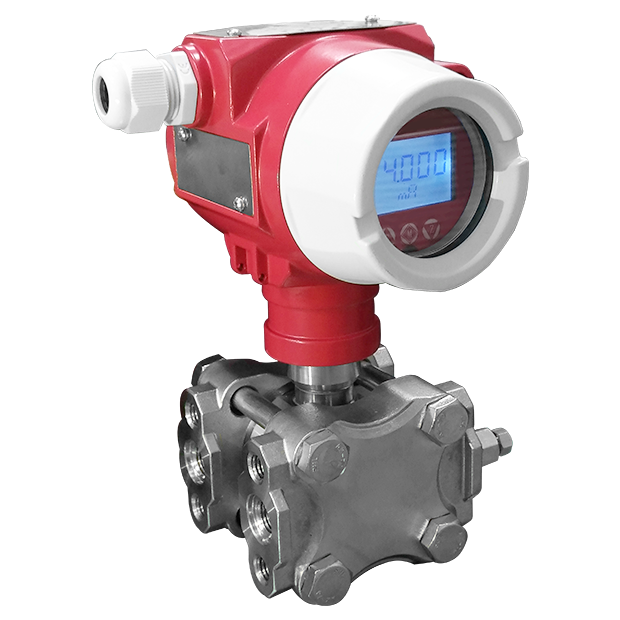

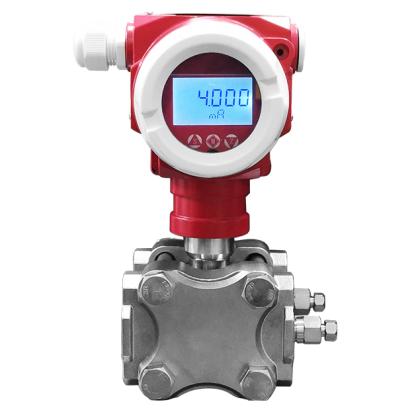

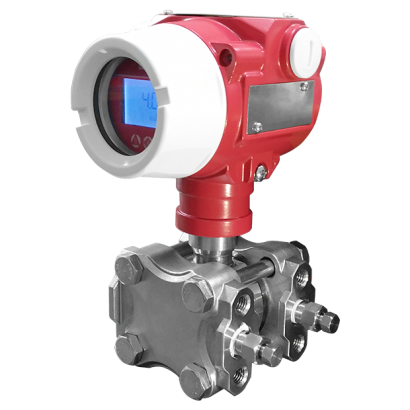

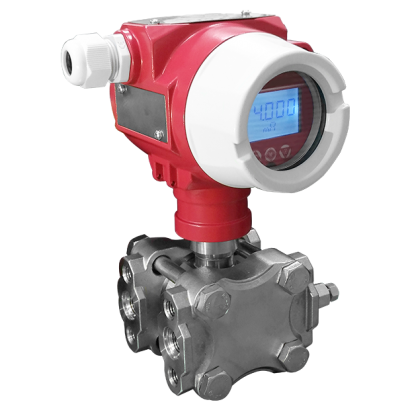

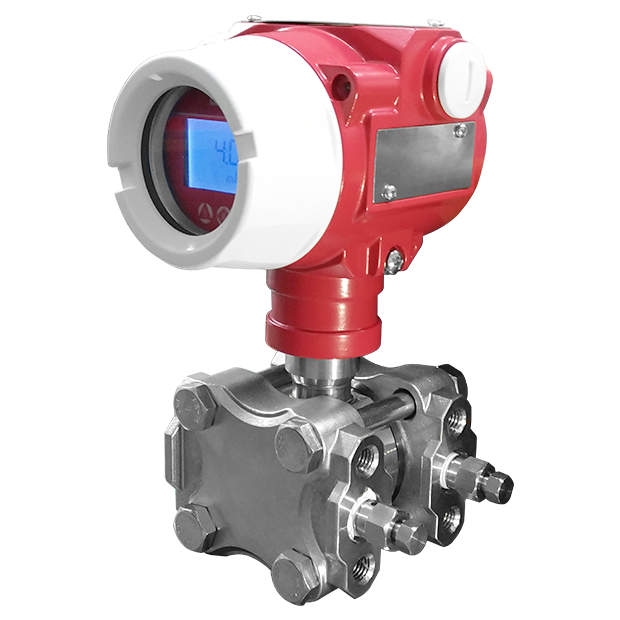

DPT-L305X 數位差壓傳送器
詳細介紹
型號: DPT-L305X
簡介
DPT-L305X 是一款高性能差壓傳送器，採用先進的單晶矽壓力傳感器技術製成，適用酸鹼介質、高機械壓力、高電磁干擾等惡劣環境。
特色
■ 差壓量測範圍: 6kPa to 10MPa
■ 輸出訊號 4-20mA
■ 精度高達 0.075%F.S.
■ 使用者友善介面，參數設定容易，可現場顯示測得數據
■ 採用先進溫度及線性補償技術，大幅提高數據量測精度
■ 密閉式單晶矽壓力封裝技術
■ 雙膜片過壓保護，可耐高壓測試
■ 採用堅固，品質優良的不鏽鋼法蘭
■ 高耐壓設計，可承載高靜壓、高機械壓力
■ 防護等級 IP67
■ 數位RS485 輸出
主要規格
▼接續部
材質: 不鏽鋼316
1/4”NPT (F)
H 型結構雙法蘭，法蘭後端自帶排液排氣閥
▼電氣接口
鋁合金接線盒
兩個出線口M20x1.5 母牙
適用線徑: Ø6-8mm
▼差壓範圍
0…6kPa to 10MPa
▼類比輸出訊號
4-20mA
▼數位輸出訊號 (選項)
RS485
▼適用流體
與接續部材質兼容的液體及氣體
▼介質溫度
-40 to 120℃
▼環境溫度
一般: -40 to 85℃
帶LCD 顯示: -20 to 70℃
▼儲存溫度
一般: -40 to 110℃
帶LCD 顯示: -40 to 85℃
▼環境濕度
5…100%RH@40℃
▼防護等級
IP67
其他規格
▼螢幕顯示 (選項)
5 位數LCD 螢幕顯示
▼螢幕尺寸
39 x 23 mm
▼壓力單位
kPa, MPa, bar, psi, mmHg, mmH2O, mH2O, inH2O, ftH2O, inHg, mHg, Torr, mbar, g/cm2, kg/cm2, Pa, atm, mm, m
▼電源供應
10.5~55VDC
▼功耗
≤ 500mW@24VDC
▼量測元件
不鏽鋼316L 膜片
▼密封圈
氟橡膠O 型環
▼穩定性
±0.2% F.S.／5 年
▼精度
0.075% F.S.
▼阻性負載
0…2119Ω
▼傳輸距離
< 1000M
▼本體重量
約4kg
