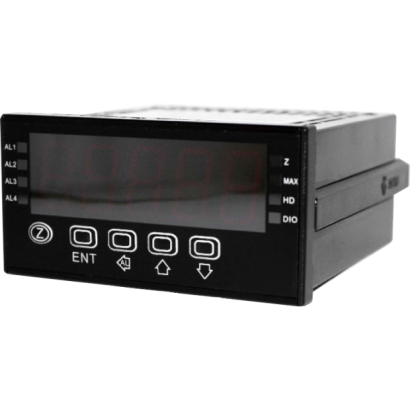

ATM-2W5H-PT 5位數2線式電阻量測錶
ATM-2W5H-PT 5位數2線式電阻量測錶
特色
■ 提供OEM 服務
■ 最高精度達±0.02%、±1 位數
■ 輸入範圍最高100KΩ
■ 解析度高達99999
■ 有自動歸零、保持一般值或最大值等功能
■ 2∼4 段Relay 或O.C.警報、類比電壓或電流輸出、RS485 傳輸
■ 提供OEM 服務
■ 最高精度達±0.02%、±1 位數
■ 輸入範圍最高100KΩ
■ 解析度高達99999
■ 有自動歸零、保持一般值或最大值等功能
■ 2∼4 段Relay 或O.C.警報、類比電壓或電流輸出、RS485 傳輸
詳細介紹
型號: ATM-2W5H-PT
特色
■ 提供OEM 服務
■ 最高精度達±0.02%、±1 位數
■ 輸入範圍最高100KΩ
■ 解析度高達99999
■ 有自動歸零、保持一般值或最大值等功能
■ 2∼4 段Relay 或O.C.警報、類比電壓或電流輸出、RS485 傳輸
主要規格
▼尺寸
96 x 48 mm
▼輸入範圍 (Ω)
0～10 / 0～100 / 0~1K / 0~10K / 0~100K
▼工作電源
AC/DC 100~240V / AC/DC 24~60V
▼容許電源電壓範圍
AC 85~265V / DC22~90V
▼警報功能
無 / 2~4 組Relay / 2~4 組O.C
▼類比輸出
無 / 4-20mA / 0-10V
▼工作溫濕度
0°C to +60°C / 20～90％RH
▼儲存溫濕度
-10°C to 70°C / 20～90％RH
▼溫度係數
≦ 100ppm (0~60℃)
其他規格
▼外殼材質
PC
▼固定方式
盤面式安裝
▼消耗功率
< 5VA (全功能運作)
▼精度
顯示: ±0.02% (±1 位數)
▼取樣方式
雙斜率積分法
▼取樣頻率
16 cycles/秒
▼參數設定
以按鍵輸入設定
▼螢幕顯示
0.8”高亮度紅色 LED
過載顯示, 極性顯示
▼顯示範圍
-19999~99999
顯示調整範圍: -19999~99999
▼輸出調整範圍
Zero: -40% ~ +40%
Span: -40% ~ +20%
▼輸出解析度
15 bit
▼輸出反應速度
< 250 ms (0~90%)
▼輸出能力
<0.2W; 負荷 500Ω
輸出電壓 (10V): ≦ 20mA
輸出電流 (20mA): ≦ 10V
▼輸入阻抗
大於 200MΩ
▼輸入開路時
顯示ADER 或IOFL
▼通訊協議
RS-485 Modbus RTU 模式
▼通訊傳輸速率
38400 / 19200 /9600 / 4800 bps
▼絕緣性
輸入 / 輸出 / 電源 / 外殼之間
▼絕緣阻抗
≧100MΩ / DC 500V
▼耐壓能力
2 KVac/分
▼重量
約 450g
▼配件
面蓋 / 端子保護蓋 / 左右固定支架 / 螺絲
