數位壓力錶

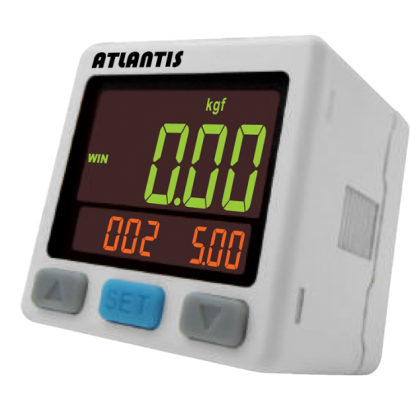

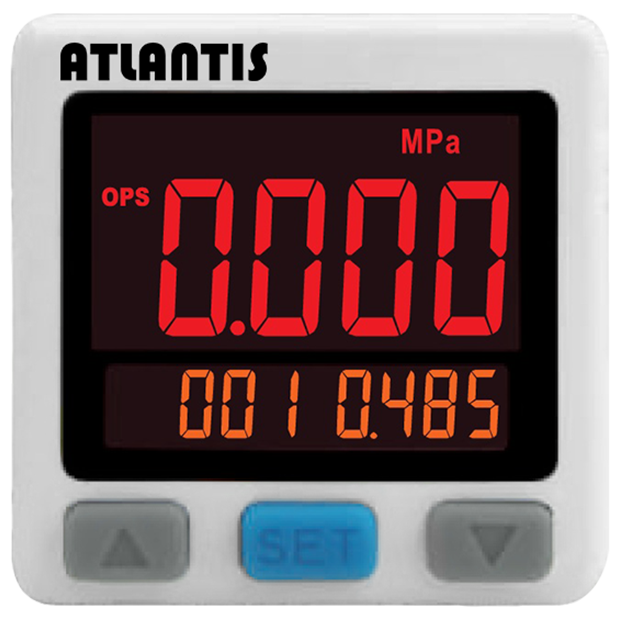

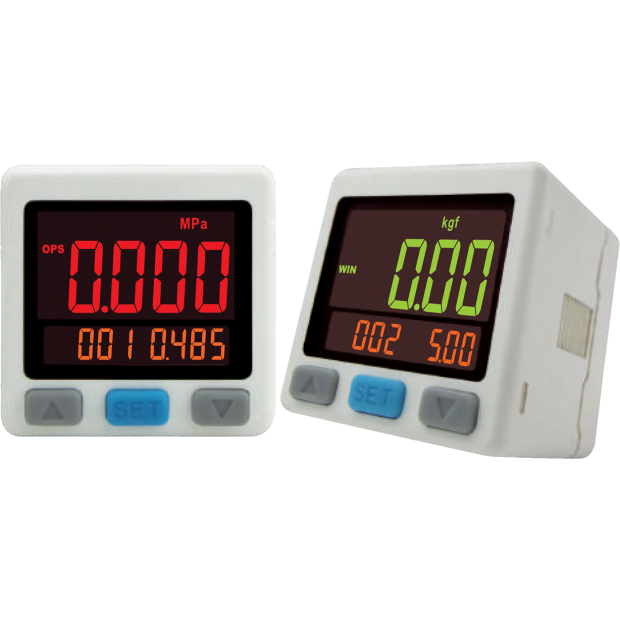

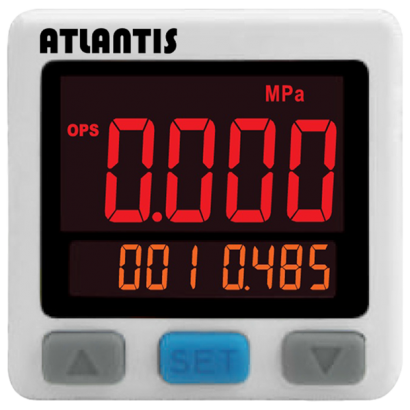

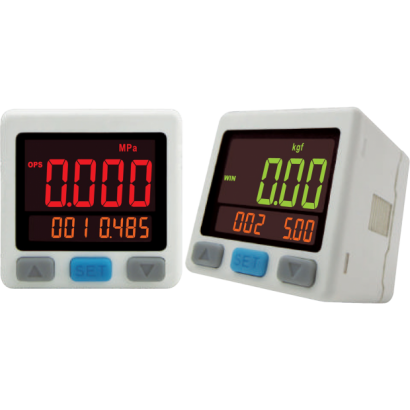

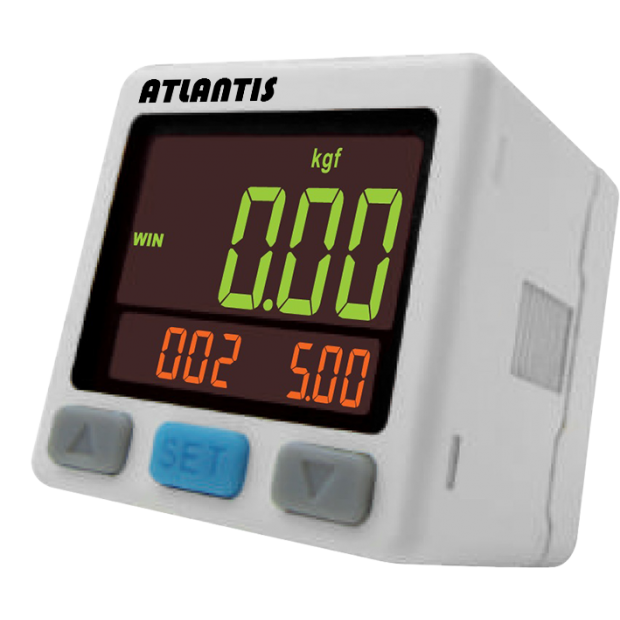

DPG-A70系列 數位壓力錶 (氣體型)

DPG-A70系列 數位壓力錶 (氣體型)

有3 種可用產品類型(聯成壓 / 真空壓 / 正壓) ,採用4位數7段LED顯示,2 種顏色 (紅&綠) 用於主顯示,橙色用於副顯示。適用於空間有限的場所與過濾空氣、非腐蝕性、非可燃性氣體的測量。
  • 壓力表
  • 壓力表
  • 壓力表
詳細介紹
數位壓力錶 (氣體型)
型號: DPG-A70 系列

簡介

DPG-A70 數位壓力錶有3 種可用產品類型(聯成壓 / 真空壓 / 正壓) ,採用4位數7段LED顯示,2 種顏色 (紅&綠) 用於主顯示,橙色用於副顯示。適用於空間有限的場所與過濾空氣、非腐蝕性、非可燃性氣體的測量。

特色

■ 提供OEM 服務
■ 3 種產品類型可供選擇: 聯成壓 / 真空壓 / 正壓
■ 4 位數,7 段LED 顯示, 多種顏色顯示
■ 輸出類型: NPNx1 + RS485 Modbus RTU/ASCII / PNPx1 + RS485 Modbus RTU/ASCII
■ 體積小,適用於空間有限的環境
■ 適用於過濾空氣、非腐蝕性、非可燃性氣體的測量

主要規格
▼產品類型
70C (聯成壓) / 70V (真空壓) / 70P (正壓)
詳細內容請參考型錄 (技術規格表)
▼尺寸
30*30mm
▼壓力接續部
詳細內容請參考型錄 (壓力接續部表)
▼壓力類型
正壓 / 真空壓 / 聯成壓
▼壓力範圍
詳細內容請參考型錄 (技術規格表)
▼適用流體
過濾空氣,非腐蝕性、非可燃性氣體
▼工作溫度
0~50℃
▼儲藏溫度
-10~60℃ (無水露及不結冰狀況下)
▼環境溫度
35~85%RH (無水露)
▼溫度誤差
以22°C 為標準, 0~50°C 區間內最大誤差±0.5% F.S
▼保護等級
IP40
▼振動
總振幅1.5mm 或10G
每1 分鐘10Hz-55Hz-10Hz 3 軸各2 小時
▼衝擊
100m/s2 (10G), 3 軸3 次
▼電線規格
耐油PVC 導線 (0.15mm2)
▼配件 (選項)
BT-12 安裝支架
BT-13 安裝支架
PA-C 面板接合器
PA-D 面板接合器+前保護蓋

其他規格
▼螢幕顯示
4 位數, 7 段LED 顯示
2 色 (紅&綠) 用於主顯示
橙色用於副顯示(可切換採樣率: 0.2, 0.5, 1 秒/次)
▼輸出類型
(NPNx1 / PNPx1) + RS485 Modbus RTU/ASCII
▼壓力單位
kPa, MPa, kgf/cm2, bar, psi, inHg, mmHg
▼電源電壓
12 to 24VDC ±10%
波紋峰值 (P-P) 10% 或以下
▼供應電壓
NPN: 30VDC
PNP: 24VDC
▼動作顯示燈
橙色 (1 顯示燈) OUT1
▼電流消耗
≤40mA (無負載時)
▼最大負載電流
125mA
▼剩餘電壓
≤1.5V
▼顯示精度
±2%F.S., ±1 位數 (環境溫度: 25±3℃)
▼反應時間
≤2.5ms
(可切換防顫動功能: 25ms, 100ms, 250ms, 500ms, 1000ms, 1500ms, 2000ms, 5000ms)
▼遲滯 (包括單點設定模式、遲滯模式、窗口比較模式)
可調整
▼耐電壓
1 分鐘內1000VAC (外殼與導線之間)
▼絕緣電阻
50MΩ (500VDC, 外殼與導線之間)
▼重量
約80g (包含2 公尺導線)
▼其他需求 (選項)
第三方公證報告
出廠報告
吊牌

(*1):單點設定模式及窗口比較模式可調整1~8 digit 的應差。
