型號: ECS
簡介
ECS 接點壓力錶以蜂鳴器響鈴警告，亦可加入指示燈閃動、繼電器加以控制，以對壓力作業中安全監視能適當運轉管理。
特色
■ 提供OEM 服務 (不可充油)
■ 滑動式接點開關採SPST 型式，可安裝於3”／4”／6”壓力錶上，適用各種壓力控制場合
■ 可選外露／內藏兩種接線方式 (均不需控制元件，也免額外電源供應)
■ ECS 接點開關為滑動式，無加裝任何磁鐵，錶壓精度較磁簧式開關高 (±1%，最多可做3 接點)
主要規格
▼適用連接錶徑
3”, 4”, 6”
▼安裝型式

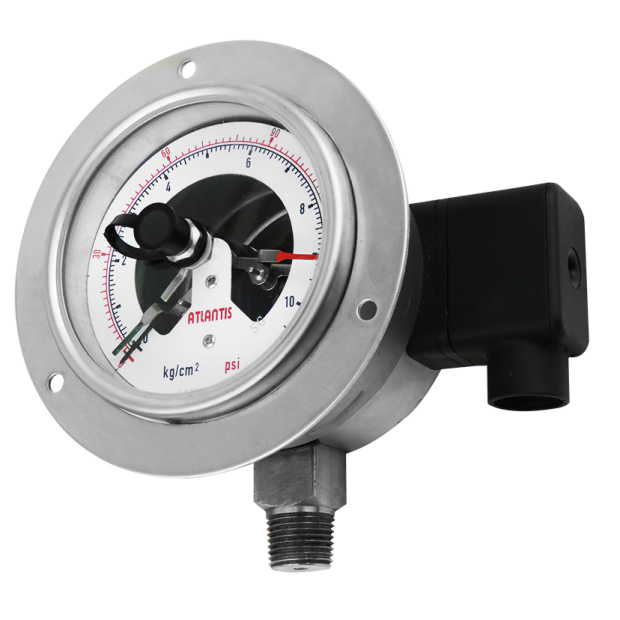

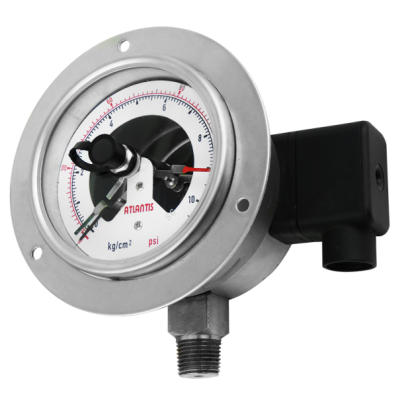

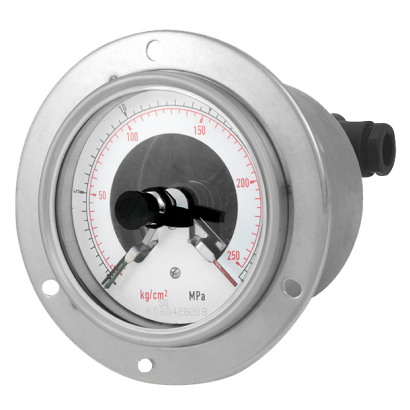

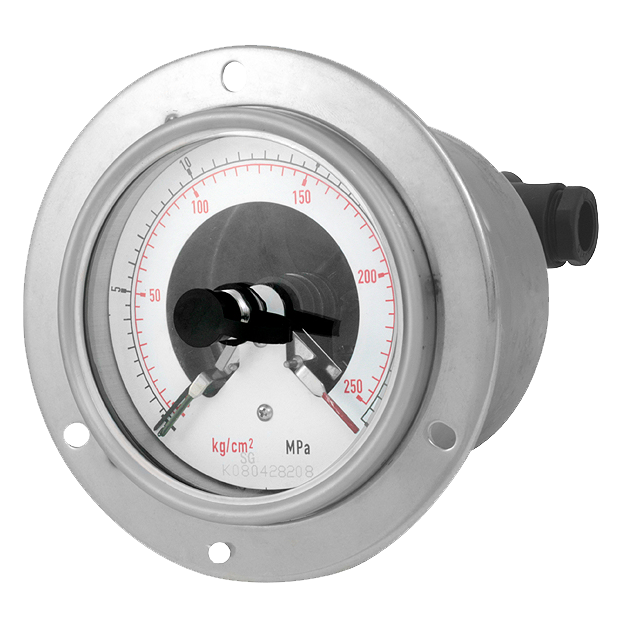

直立式 (A)／直立式帶邊 (B)／埋入式帶邊 (偏心牙) (BDE)
▼鏡面
壓克力
附外部微調鈕
▼壓力接續部
材質: 不鏽鋼316 (標準)
螺紋尺寸: 1/4”,3/8”,1/2”
螺紋規格: BSPT, NPT, PF
▼壓力範圍
表壓：0…0.6 to 1600 bar
負壓：-1…0bar／-76…0cmHg
聯成壓：-1…0 to 20bar
▼適用流體
與接續部材質兼容的液體及氣體
▼環境溫度
-40°C to +60°C
▼流體溫度
+100°C
▼填充流體 (限內藏式)
甘油
▼溫度影響
以20°C 為標準, ±8°C 最大誤差±0.5% F.S
▼防護等級
IP54 (標準) / IP65 (選項)
其他規格
▼上蓋材質
不鏽鋼
▼上蓋固定方式
外露型採外卡旋蓋式
內藏型採內卡旋蓋式
可直接調整接點位置
▼外殼
不鏽鋼 304
▼接線型式

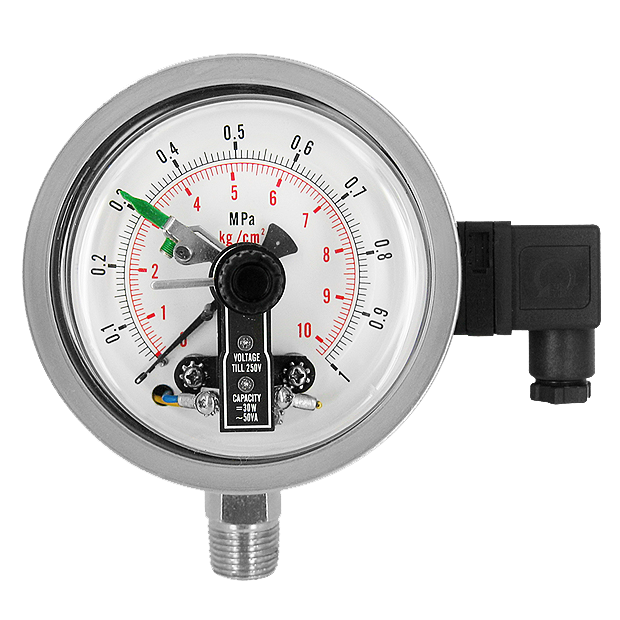

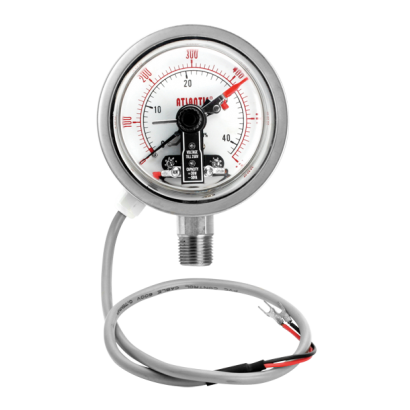

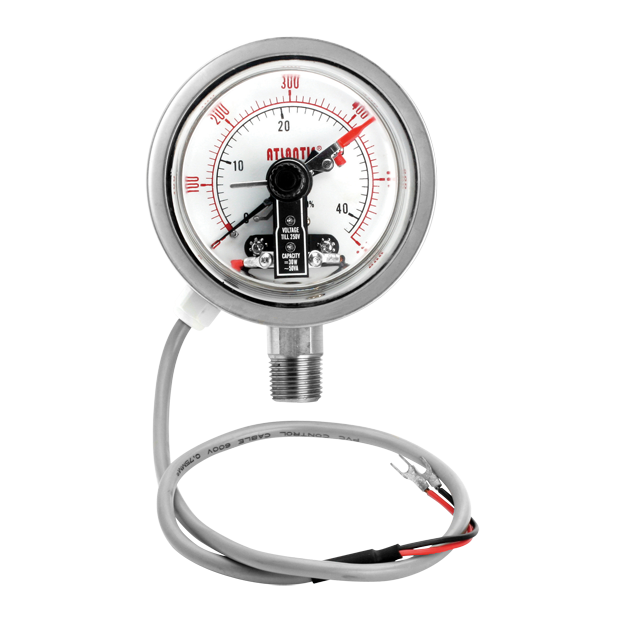

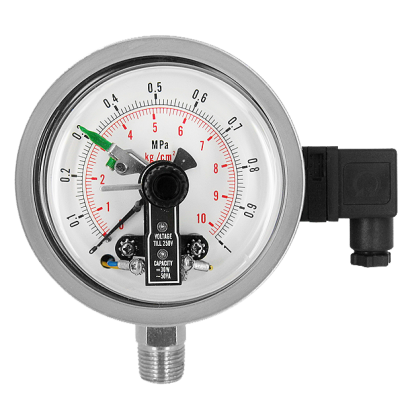

外露式出線型 (FL) ／外露式接線盒型 (JB)／內藏式接線盒型 (H) (限4&6”)
▼接點型式
SPST (常閉／常開)
▼接點功能
單接上限 (1a)／單接下限 (1b)／雙接上下限 (1a1b)／雙接下上限 (1b1a)／雙接上上限 (2a)／雙接下下限 (2b)
詳細請型錄 (參考單／雙接點接線方式)
▼接點材質
>110V (80%銀、20%鎳、10μm黃金電鍍)
≦36V 黃金
▼接點數量
SPSTx1／SPSTx2／SPSTx4
▼指針
鋁烤黑漆
▼面板
紅黑刻劃
壓力單位刻劃、刻度、顏色等可依需求訂製
▼感測元件
巴登管
材質: 不鏽鋼 316
▼保護設計 (選項)
加裝防爆孔 (限4”)
▼機芯
不鏽鋼
▼壓力錶精度
±2.5%F.S. (標準)
±1.6%F.S. (選項)
±1.0%F.S. (選項)
▼設定點精度
±3.0%F.S.~±6.0%F.S.
▼工作壓力
穩壓 3/4* 全刻劃
波動 3/4* 全刻劃
脈衝 1*全刻劃
