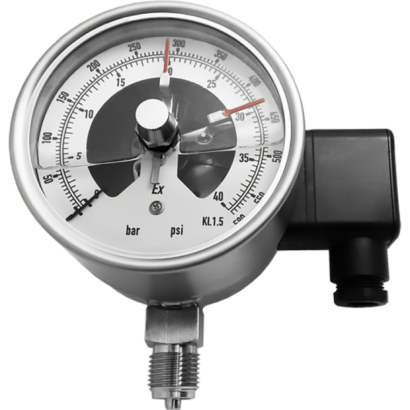

ECI-LP 防爆感應式接點壓力錶 (微壓膜片型)
ECI-LP 防爆感應式接點壓力錶 (微壓膜片型)
採用膜片作為量測元件，可根據量測介質選用不同膜片，適用具黏稠性的介質微壓量測，並透過儀表指標的觸點與設定指針的觸點相接通(斷開)控制系統中電路的開關，以達自動控制和報警功能。
詳細介紹
型號: ECI-LP
簡介
ECI-LP 接點壓力錶採用膜片作為量測元件，可根據量測介質選用不同膜片，適用具黏稠性的介質微壓量測，並透過儀表指標的觸點與設定指針的觸點相接通(斷開)控制系統中電路的開關，以達自動控制和報警功能。
特色
■ 提供OEM 服務
■ 防爆感應式接點開關採SPST 型式，可安裝於4”／6”壓力錶上
■ 採非接觸－感應式接點，符合防爆標準防爆等級 Exib II CT6
■ 專為微壓量測設計
■ 可填充流體，防護等級IP65
主要規格
▼連接錶徑
4", 6”
▼鏡面
安全玻璃
▼壓力接續部
材質: 不鏽鋼316
焊接 / O 環密封
螺紋尺寸: 1/4”, 3/8”, 1/2”
螺紋規格: BSPT, NPT, PF
▼壓力範圍
表壓：0…400 to 10000 mmH2O
負壓：-1…0 bar／-76…0 cmHg
聯成壓：-1…0 to 10000 mmH2O
▼適用流體
與不鏽鋼316 兼容的液體及氣體
▼環境溫度
-20°C to +60°C
▼流體溫度
+100°C
▼填充流體 (限2500 mmH2O 以上)
絕緣油
▼溫度影響
以20°C 為標準, ±8 °C 最大誤差±0.5% F.S
▼防護等級
IP54 (標準) / IP65 (選項)
▼防爆等級
Exib II CT6
其他規格
▼上蓋材質
不鏽鋼
▼上蓋固定方式
內卡旋蓋式
可透過旋鈕調整接點位置
▼外殼
不鏽鋼 304
▼接線型式
內藏式接線盒型
▼接點型式
SPST (常閉／常開)
▼接點功能
單接上限 (1a)／單接下限 (1b)／雙接上下限 (1a1b)／雙接下上限 (1b1a)／雙接上上限 (2a)／雙接下下限 (2b)
詳細請參考型錄 (單／雙接點接線方式)
▼接點數量
SPSTx1／SPSTx2／SPSTx4
▼接點材質
>110V (80%銀、20%鎳、10μm黃金電鍍)
≦36V 黃金
▼指針
鋁烤黑漆
▼面板
紅黑刻劃
壓力單位刻劃、刻度、顏色等可依需求訂製
▼感測元件
膜片
材質: 不鏽鋼 316
▼保護設計 (選項)
加裝防爆孔 (限4”)
▼機芯
不鏽鋼
▼壓力錶精度
±2.5%F.S. (標準)
±1.6%F.S. (選項)
±1.0%F.S. (選項)
▼設定點精度
±4.0%F.S.
▼最大工作電壓
380VAC／220VDC
▼最大電流
1A
▼接點功率
30VA
▼工作壓力
穩壓 3/4* 全刻劃
波動 3/4* 全刻劃
脈衝 1*全刻劃
