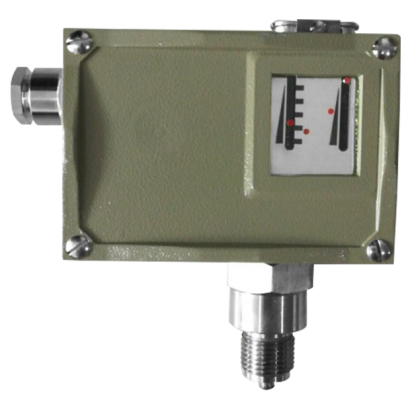

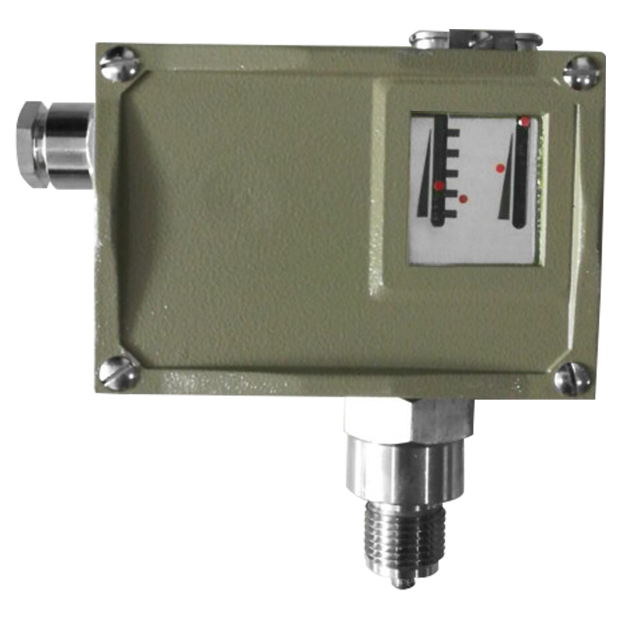

AT511-7系列 方型刻劃壓力開關 (泛用型)
詳細介紹
型號: AT511-7 系列
簡介
AT511-7 系列壓力開關採用不鏽鋼316L 波紋管／膜片，適用腐蝕性氣體及液體等介質。設定點可調範圍 -1⋯0 to 6.3MPa。
特色
■ 提供OEM 服務
■ 採用不鏽鋼316L 波紋做為感壓元件 (可改採膜片式)
■ 環境溫度範圍廣： -40 to 50℃
■ 介質溫度最高120℃
■ 設定點可調範圍 -0.1 to 6.3MPa
■ 適用腐蝕性介質量測
■ 可選靜區固定／可調／窄靜區固定型，應用廣泛
■ 防護等級 IP65
■ 另有防爆款供選擇 (選項)
主要規格
▼規格
AT511-7D (標準型) / AT511-7DK (窄靜區型)
▼壓力接續部
材質: 不鏽鋼
牙規: G1/2”
▼設定點可調範圍
-1…0 to 6.3MPa
詳細規格請參考型錄 (設定點可調範圍表)
▼靜區
靜區固定／靜區可調／窄靜區固定
詳細規格請參考型錄 (設定點可調範圍表)
▼適用流體
與不鏽鋼316L 兼容的腐蝕性介質
▼工作環境溫度
-40°C to +50°C
▼介質溫度
0°C to +120°C
▼介質黏度
< 1 x 10-3m2/s
▼抗振性能
AT511-7D: 40m/s2
AT511-7DK: 20m/s2
▼防護等級
IP65
其他規格
▼安裝型式
直立式
▼外殼材質
壓鑄鋁
▼感測元件
波紋管 (標準)／膜片 (選項)
接液部採用不鏽鋼316L
其他部件採用不鏽鋼321
▼開關型式
SPDT 微動開關
▼開關切換頻率
20 次／分
▼最大工作壓力
1／2／5／8.5MPa (視設定點可調範圍而定)
▼重複性誤差
≤1%
▼接點容量
AC220V, 6A (阻性負載)
▼使用壽命
2,000,000 次循環
