指針壓力錶

HPPG-SUS 全不鏽鋼高壓錶

HPPG-SUS 全不鏽鋼高壓錶

特色
■ 提供OEM 服務
■ 專為高壓設計,最高量測壓力4000bar
■ 接續部焊接處理、流體溫度最高達200℃
■ 全不鏽鋼設計
■ 選用BK(Nachmaier-klemmer) 德製巴登管 (選項)
  • 壓力表
  • 壓力表
詳細介紹

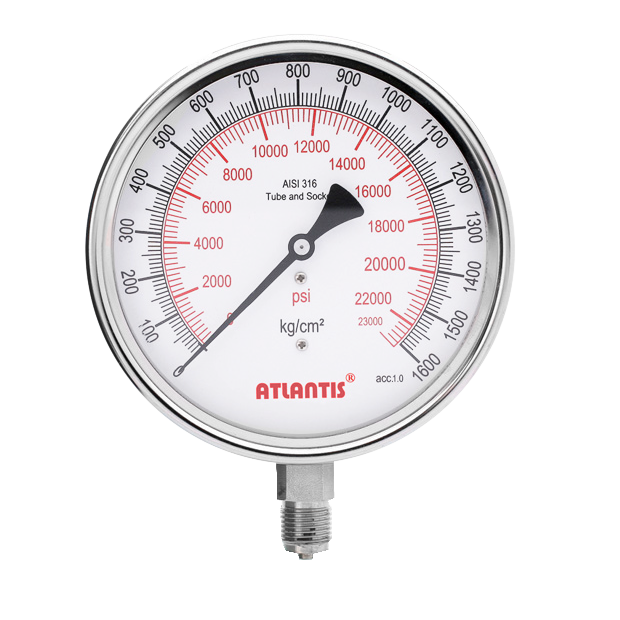

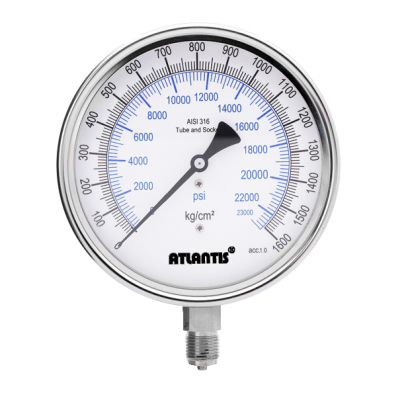

全不鏽鋼高壓錶
型號: HPPG-SUS


特色
■ 提供OEM 服務
■ 專為高壓設計,最高量測壓力4000bar
■ 接續部焊接處理、流體溫度最高達200℃
■ 全不鏽鋼設計
■ 選用BK(Nachmaier-klemmer) 德製巴登管 (選項)

主要規格
▼面徑
4”,6”
▼安裝型式
直立式 (A)/直立式帶邊 (B)/埋入式偏心牙 (ADE)/埋入式偏心牙帶邊 (BDE) / 埋入式偏心牙附ㄇ架 (UDE) / 埋入式偏心牙帶邊附ㄇ架 (UBDE)
▼鏡面
安全玻璃
O 環密封
▼壓力接續部
材質: 不鏽鋼316
接續部焊接處理
螺紋尺寸: 1/4”,3/8”,1/2”
螺紋規格: BSPT, NPT, PF
其他牙規可指定
▼壓力範圍
0…400 to 4000 bar
▼適用流體
與不鏽鋼316 兼容的液體及氣體
衛生需求環境
▼環境溫度
-40°C to +60°C (乾式、填充矽油)
-20°C to +60°C (填充甘油)
▼流體溫度
+120°C (乾式)
+100°C (填充甘油)
+200°C (填充矽油)
▼溫度影響
每12°C 最大誤差±0.3% F.S
▼防護等級
IP54 (標準) / IP65 (選項)

其他規格
▼上蓋
不鏽鋼
旋蓋式 (內卡)
▼背殼
不鏽鋼 304
▼指針
鋁烤黑漆
▼面板
藍黑刻劃
壓力單位、刻度、顏色等可依需求訂製
▼感測元件
巴登管
材質: 不鏽鋼 316
▼保護設計
有防爆孔
▼機芯
不鏽鋼
▼精度
1%
▼工作壓力
穩壓 3/4* 全刻劃
波動 2/3* 全刻劃
脈衝 1*全刻劃

型錄下載
