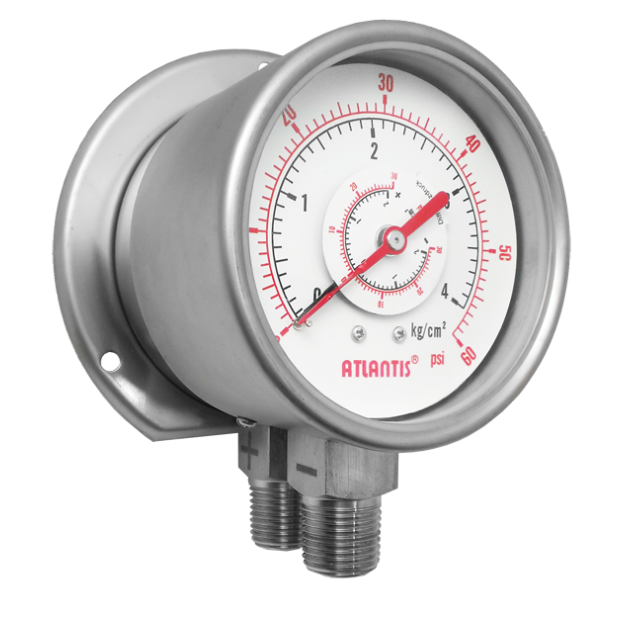

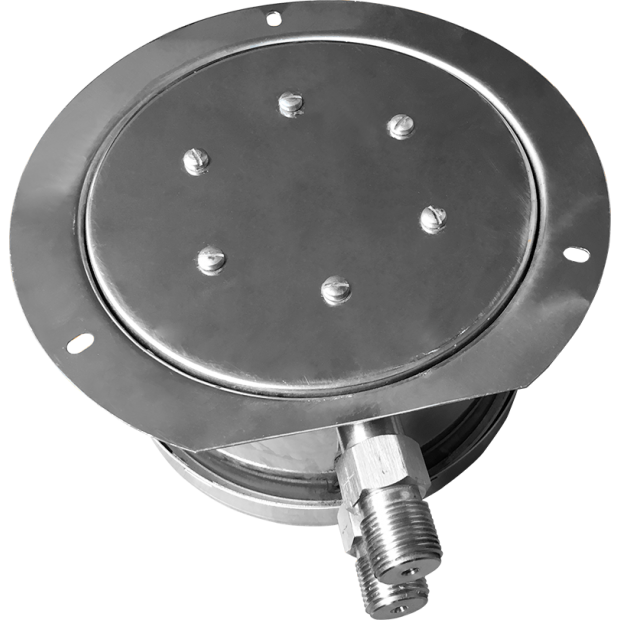

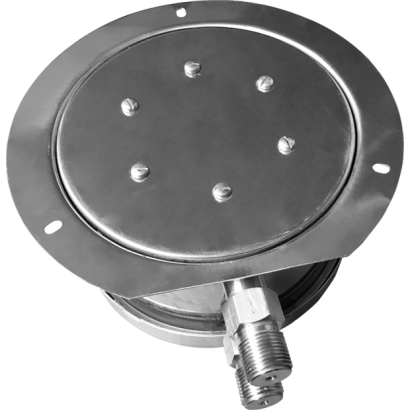

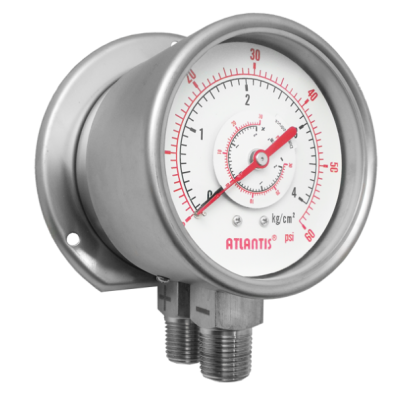

MDB 全不鏽鋼雙巴登管差壓錶
詳細介紹
型號: MDB
特色
■ 提供OEM 服務
■ 前後兩側雙組巴登管量測
■ 接續部焊接處理
■ 全不鏽鋼設計
■ 使用壽命長
■ 精度最高1.6%
主要規格
▼面徑
4”, 6”
▼安裝型式
直立式 (A)／直立帶前邊 (BF)／直立帶後邊 (BB)
▼鏡面
PC (標準)
選項: 壓克力／安全玻璃
▼壓力接續部
材質: 不鏽鋼304
焊接處理
前後側兩組接續
螺紋尺寸: 1/2”
螺紋規格: PT／NPT／PF
▼接續部間距 (自牙口中心計算)
32mm (標準)
23／26.5／35／37mm (選項)
▼差壓範圍
0…1 to 60 bar
▼適用流體
與不鏽鋼304 兼容的液體及氣體
▼環境溫度
-40°C to +60°C
▼流體溫度
+100°C
▼溫度影響
以20°C 為標準, ±8°C 最大誤差±0.5% F.S
▼防護等級
IP54
其他規格
▼上蓋
不鏽鋼
旋蓋式 (螺絲對鎖)
▼外殼
不鏽鋼 304
▼指針
標準指針: 鋁烤黑漆
面板指針: ±50%表示差壓正負值
▼面板
紅黑刻劃
▼感測元件
雙組巴登管
材質: 不鏽鋼 304
▼機芯
銅合金
▼精度
2.5% (標準)／1.6% (選項)
▼最大靜壓
1*全刻劃
▼工作壓力
穩壓 0.9*全刻劃
波動 0.8*全刻劃
