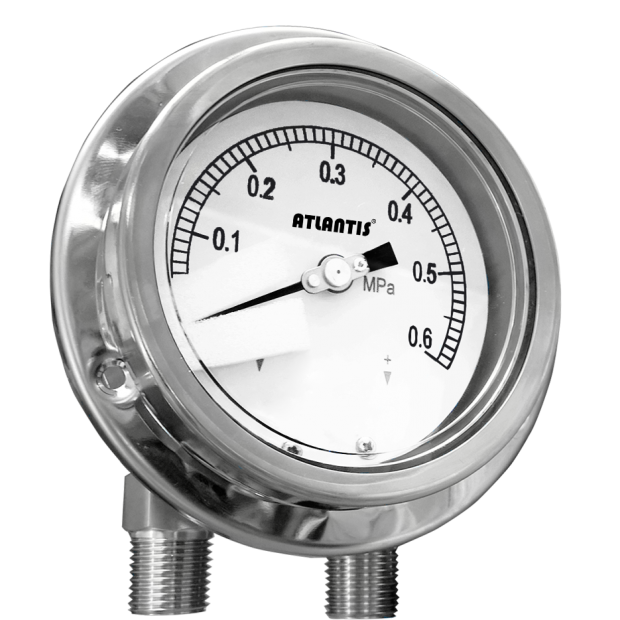

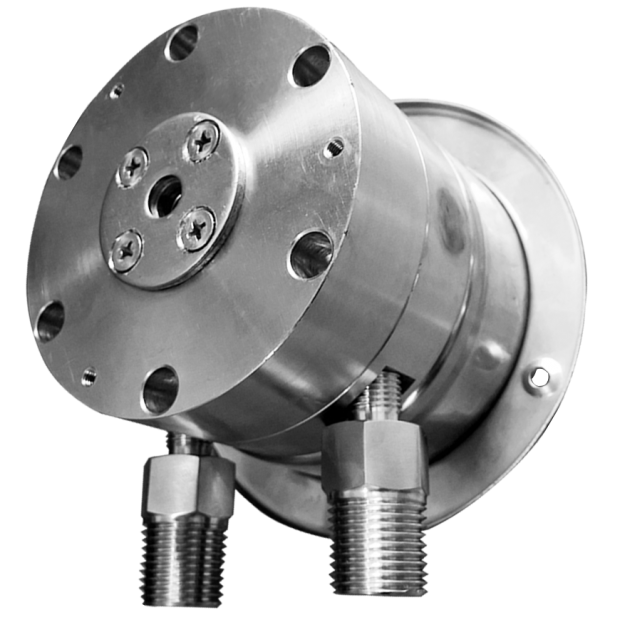

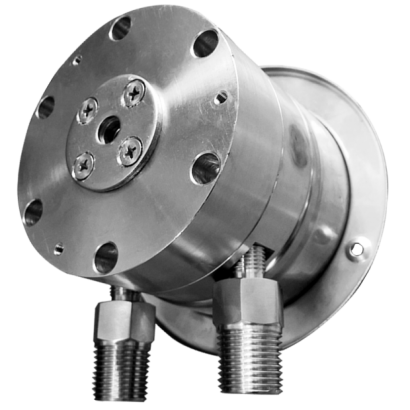

MDI-SDDB 全不鏽鋼單膜片雙波紋管差壓錶
詳細介紹
型號: MDI-SDDB
簡介
MDI-SDDB 差壓錶採用單膜片雙波紋管式感測元件，適合用於測量同一壓力源或不同壓力源的非結晶凝固、與接續部材質兼容的液體、氣體及蒸汽等介質的壓差。
特色
■ 提供OEM 服務
■ 單膜片雙波紋管式差壓錶，適合微差壓量測
■ 多種安裝型式選擇
■ 材質採用全不鏽鋼設計
■ 最大靜壓40 bar
■ 可選配充油、加裝接點開關、隔膜、蛇管等
■ 可選抗震款式
主要規格
▼面徑
4”, 6”
▼安裝型式
直立式 (A) ／直立式帶邊 (B)／埋入式 (ADC)／埋入式帶邊 (BDC)
▼鏡面
PC／一般玻璃
▼壓力接續部
材質: 不鏽鋼304 / 不鏽鋼316
1/2”NPT
▼接續部間距 (自牙口中心計算)
54mm (牙口間距可指定，訂購前請告知)
▼差壓範圍
0…50 to 5000 kPa
▼適用流體
與接續部材質兼容的非結晶凝固
液體及氣體
▼環境溫度
一般：-20°C to +60°C
充甘油：+10 to +60°C
▼流體溫度
+60°C
▼防護等級
IP54 (選項: IP65)
其他規格
▼上蓋
不鏽鋼
▼外殼
不鏽鋼 304
▼指針
鋁烤黑漆
▼面板
白色面板，全黑刻劃
差壓錶專用面板
▼感測元件
單膜片雙波紋管
材質：不鏽鋼304
▼機芯
不鏽鋼
▼精度
±2.5%F.S.
±1.6%F.S.(選項)
▼工作壓力
穩壓 0.75* 全刻劃
▼最大靜壓
40 bar
