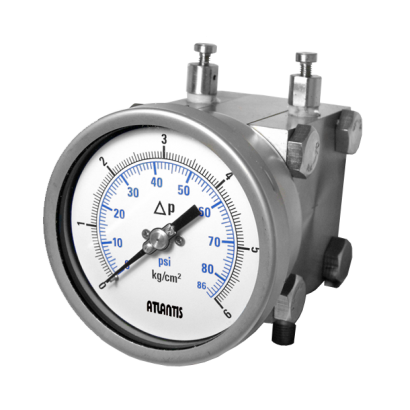

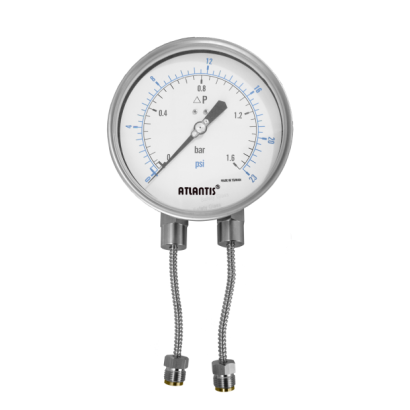

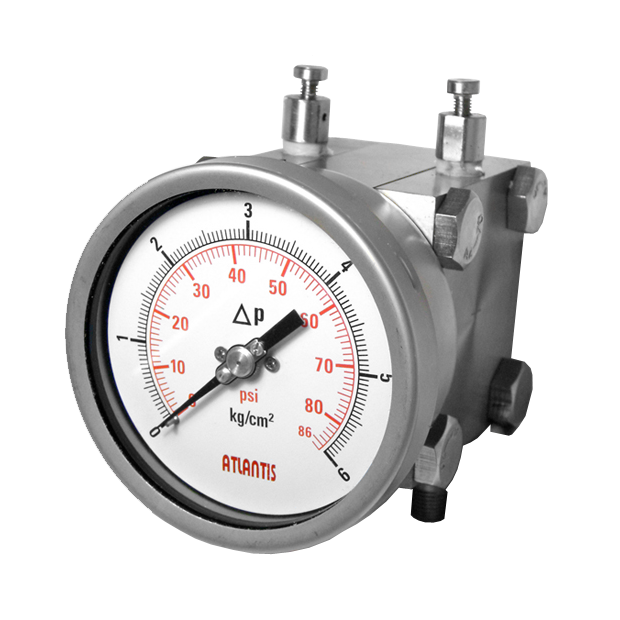

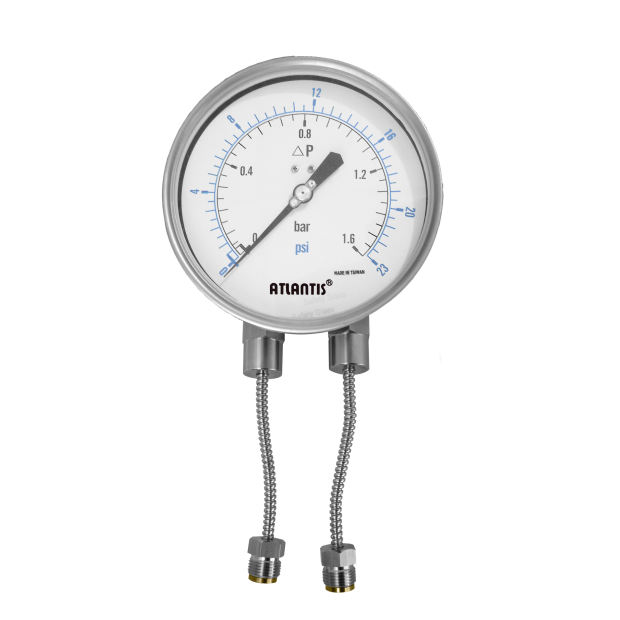

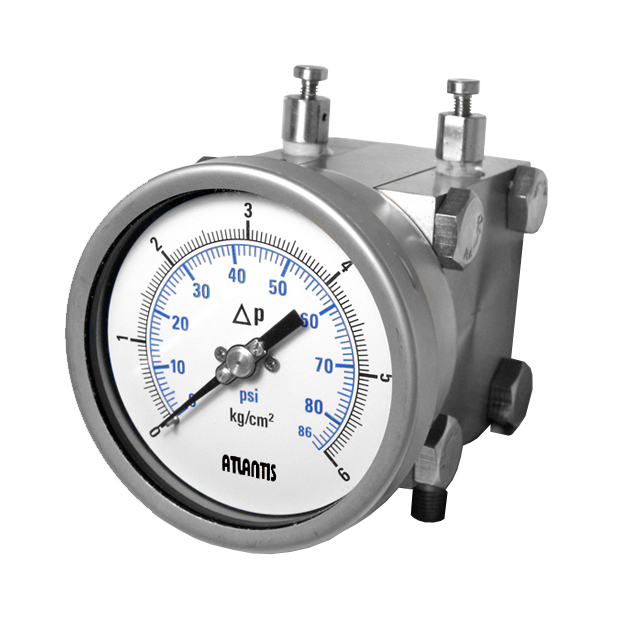

MDD 全不鏽鋼雙膜片式差壓錶
MDD 全不鏽鋼雙膜片式差壓錶
雙膜片差壓錶主要用於過濾器的正負壓力端，液體灌液位、泵出入口、輸油管線、輸氣管線和加壓泵站等場合的壓差測量。本錶耐壓高，可測量腐蝕性介質，可搭配三通分岐閥。
詳細介紹
型號: MDD
簡介
雙膜片差壓錶主要用於過濾器的正負壓力端，液體灌液位、泵出入口、輸油管線、輸氣管線和加壓泵站等場合的壓差測量。本錶耐壓高，可測量腐蝕性介質，可搭配三通分岐閥。
特色
■ 提供OEM 服務
■ 膜片式差壓錶
■ 接續部焊接處理
■ 全不鏽鋼設計
■ 使用壽命長
■ 搭配三閥組或五閥組使用 (閥組需另購)
主要規格
▼面徑
4”,6”
(其他面徑尺寸需訂製)
▼安裝型式

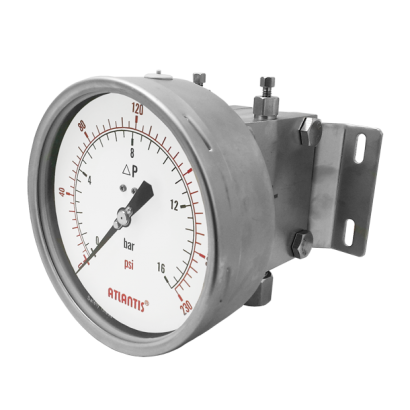

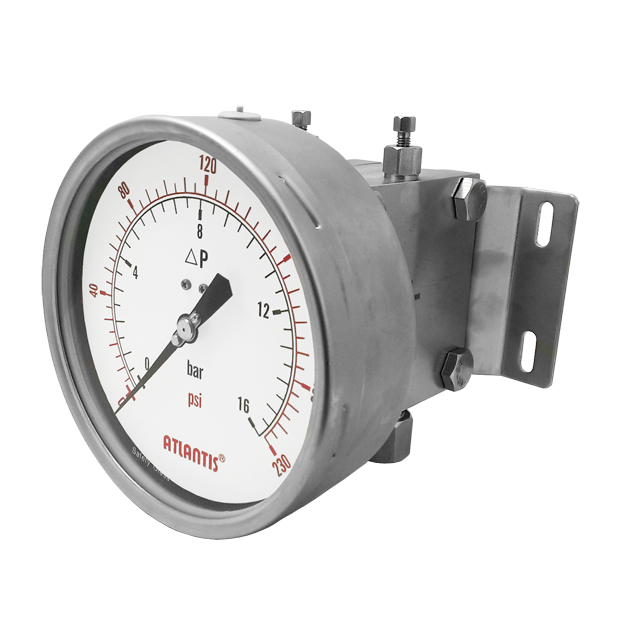

直立 (A)／直立前緣法蘭 (B)／水平固定 (C1)／垂直固定 (C2)
▼鏡面
一般玻璃／安全玻璃
▼壓力接續部
材質: 不鏽鋼304, 不鏽鋼316
焊接處理
螺紋尺寸: 1/2”
螺紋種類: NPT／PF (母牙)
其他材質規格須訂製
▼接續部間距 (自牙口中心計算)
54mm (標準) / 37mm (選項)
▼差壓範圍
0…0.25 to 25bar
▼適用流體
與接續部兼容的液體及氣體
▼環境溫度
-20°C to +70°C
▼流體溫度
+100°C
▼防護等級
IP45 (高防護等級可訂製)
其他規格
▼上蓋
不鏽鋼
旋蓋式 (外卡)
▼外殼
不鏽鋼 304
▼指針
鋁烤黑漆
微調指針
▼面板
紅黑刻劃
差壓表專用面板
▼感測元件
雙膜片
材質: 不鏽鋼316
▼機芯
不鏽鋼
▼精度
±2.5%F.S. (標準) / ±1.6%F.S. (選項)
▼最大靜壓
≤100bar (選項: 200/400bar)
